光學成像目標用于設置平面成像實驗。將激光片對準目標的前面，然后將一個或多個攝像機聚焦在目標上。數字和方向標記將一個目標圖像與另一個目標圖像相關聯。厚度為1毫米時，可以以最小的誤差查看背面。使用網格交叉點可以將一個圖像與目標扭曲到另一個圖像。它們的設計應使旋轉軸沿著目標前表面。借助目標的清晰光學視圖（和完全清晰的邊緣），激光片可以輕松地沿目標面掠過。由于目標圖像的準確性，因此可以使用記錄的圖像來評估分辨率。使用高分辨率圖像，可以通過將記錄的圖像與“理想的”高分辨率圖像進行比較來找到線擴展功能。
將EF鏡頭控制與您的相機線無縫集成。集成的EF鏡頭控制器是ISSI的下一代EF鏡頭控制器，它將LC-2 EF鏡頭控制器的所有功能打包到鏡頭適配器中。該控制器設計用于操作Canon?EF，EF-S和L系列IS自動對焦鏡頭以及Sigma?和Tamron?EF鏡頭?？刂破鞯拿羁梢酝ㄟ^API命令寫入Windows和Linux的現有軟件中。該控制器適合各種相機接口，也可以進行定制以適合特定的相機機身?？筛鶕?jù)要求提供OEM版本。該控制器具有RS-232串行通信接口或可選的I2C通信。

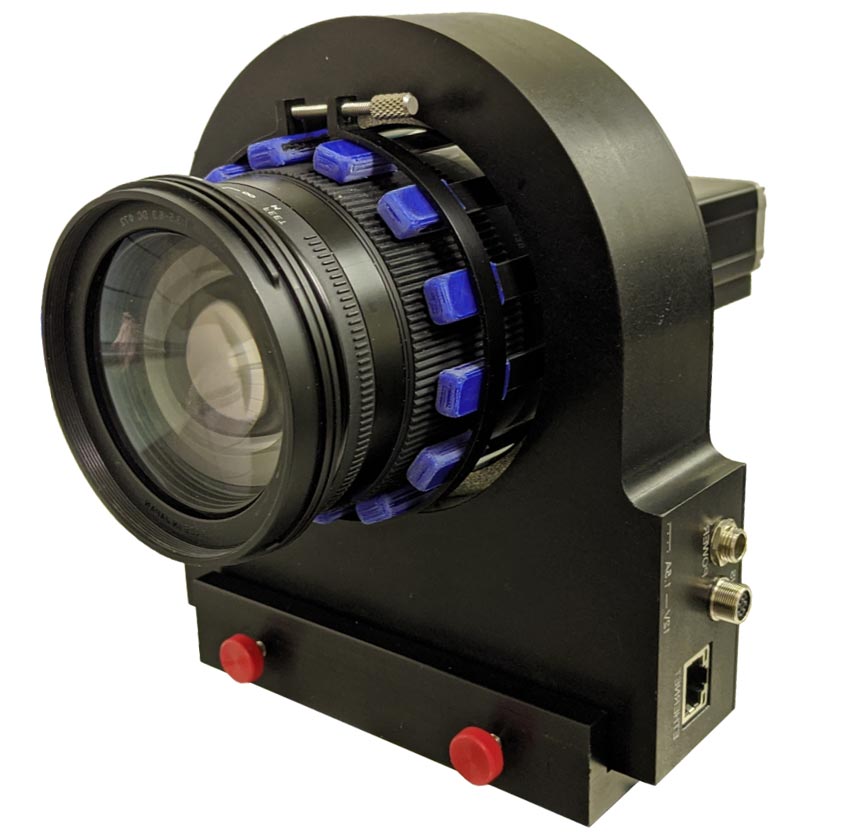

EF變焦鏡頭控制器是一套完整的EF鏡頭控制系統，旨在操作EF變焦鏡頭，從而可以完全控制鏡頭的變焦，聚焦和光圈。該控制器設計用于操作Canon?EF，EF-S和L系列IS自動對焦鏡頭以及Sigma?和Tamron?EF鏡頭?？刂破鞯拿羁梢酝ㄟ^API命令寫入Windows和Linux的現有軟件中。該控制器與一個LC-2A鏡頭適配器配對，可連接到各種攝像機安裝座。該設備通過圖形用戶界面進行操作，可以保存鏡頭的預設位置，然后隨時調出。也可以通過Windows和Linux操作系統中的TCP / IP API命令將其集成到現有軟件中。
ISSI校準系統是一種多功能系統，旨在控制兩種氣體的質量流量和密封室中的溫度。ISSI的壓力和溫度敏感涂料校準系統的這一新發展采用了氣流設計，通過該設計可以控制氮?dú)馀c氧氣的質量流量比來模擬壓力。該技術的優點是能夠模擬從大約0到4.0 bar的壓力，而不會產生隔膜泵的噪音和復雜性。氣瓶中的氮?dú)夂脱鯕馔ㄟ^適當?shù)碾p級調節器流入校準箱上的進氣裝置（ISSI不提供氣瓶或調節器）。混合氣體通過輸出后部配件離開校準系統箱，然后進入校準頭，在此氣體流過樣品。溫度控制已升級，可提供更快的溫度控制和更高的穩定性。所有的顯示器都是背光和彩色的，以便于識別。

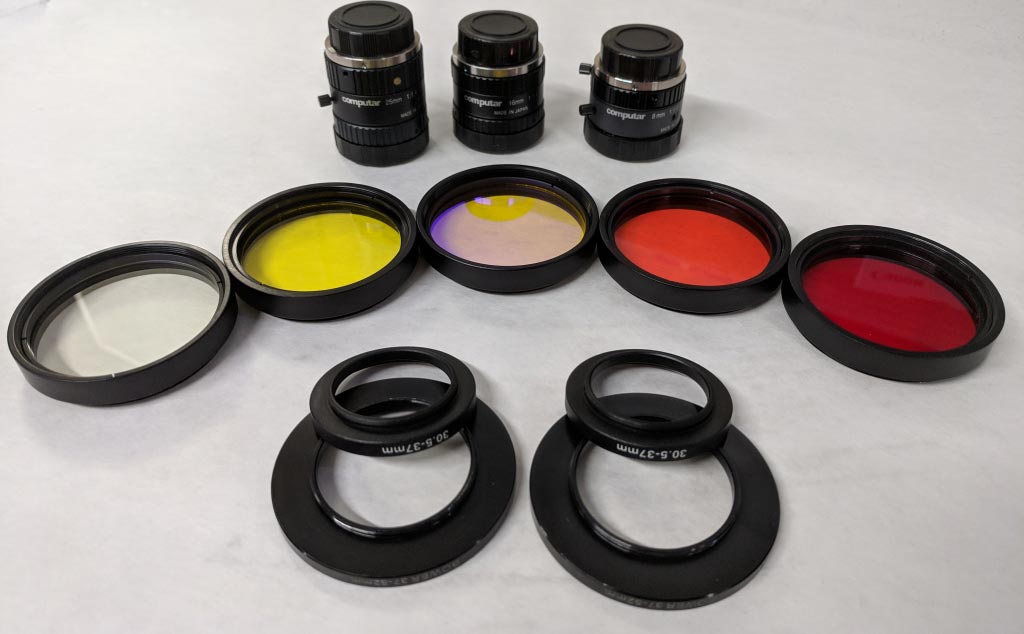

附帶的相機鏡頭和濾鏡套件可與PSP系統一起使用。對特定的油漆使用正確的過濾器對于測試至關重要。套件包括濾鏡，鏡頭和適配器。c-mount光學套件適用于小型c-mount鏡頭，用于近距離應用或空間受限的場合。

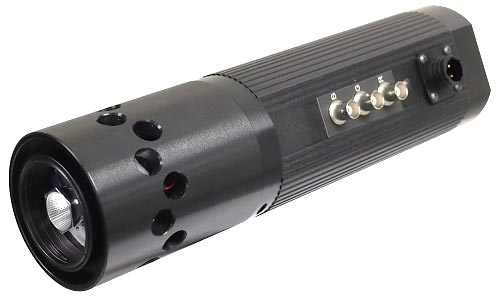

RGB LED是2英寸風冷LED光源，可提供三色（紅色，綠色和藍色）輸出。該LED通常用于粒子陰影測速（PSV）系統，以照亮流場中的小種子粒子，以測量速度和粒子密度。RGB LED具有三個BNC輸入，以控制來自外部脈沖發生器的每種輸出顏色的時序和脈沖寬度。通過向模塊上的外部BNC施加TTL電壓來控制脈沖LED的運行。上升時間小于200 ns，下降時間小于100 ns，占空比為5％。距光源的距離大于18英寸時，來自該單元的光分布約為高斯分布。

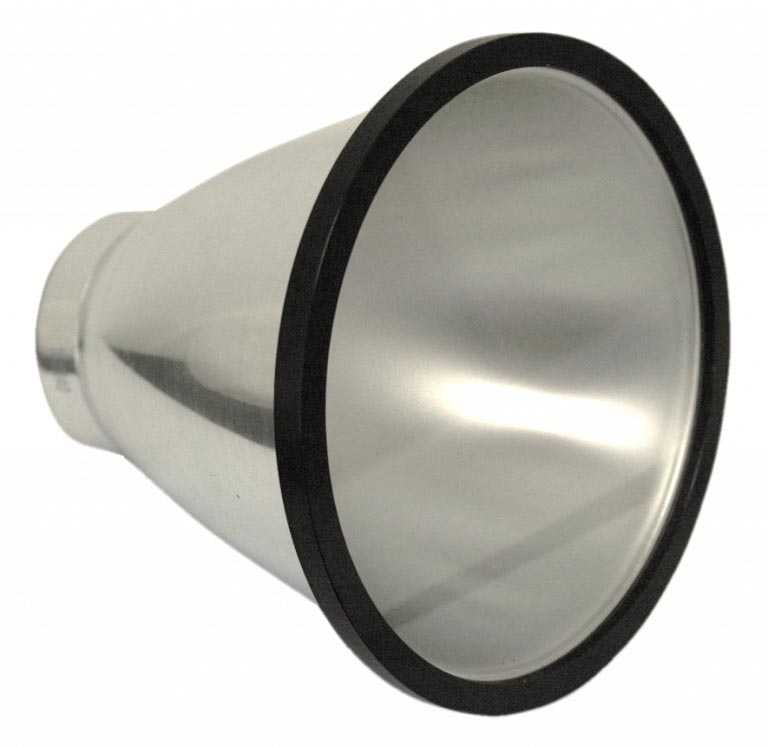

LED反射器和擴散器是10度反射器，用于聚集來自LED的輸出光。使用反射鏡時，在受照表面上輸出的強度要大2-3倍。漫射體可產生均勻的光分布并減少單個LED的結構圖案。反射器和漫射器與所有LM2系列LED兼容，并擰緊到LED的前部52mm濾光片安裝座上。
PSG-3是一個四通道數字脈沖/延遲發生器，用于控制實驗參數的時序，可以用作實驗主時鐘或由外部事件外部觸發（或門控）。PSG-3取代了ISSI產品系列中的PSG-2。

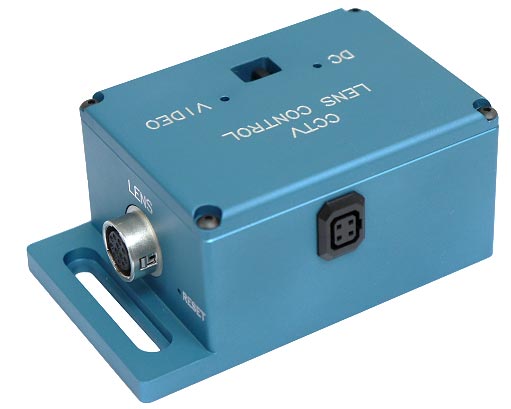

使用電動變焦鏡頭控制器操作任何帶有電動變焦鏡頭的相機。是集成遠程監視和安全系統以及邊界和端口安全之類的遠程監視應用的理想選擇。電動變焦鏡頭控制器（LC-1S）是用于電動變焦鏡頭的緊湊型控制器。LC-1S可以使用帶或不帶電位器的多達三個馬達的鏡頭，以及帶DC或視頻光圈的自動光圈鏡頭。以太網連接使通信比傳統的串行鏡頭控制器簡單得多，并且與串行設備相比，它可以在更長的距離上進行操作。
將EF / EF-S鏡頭控件添加到任何相機。EF鏡頭控制器是兩件式控制系統，旨在操作大多數佳能?（USM），Sigma?（HSM）和Tamron?（USD）的EF / EF-S鏡頭的電動功能，包括L系列和APS-C和全畫幅模型，帶或不帶防抖功能?？刂葡洌↙C-2）裝有控制板和以太網接口，可讓該設備遠距離操作。一個單獨的適配器（LC-2A-XXX）通過電纜和鎖定連接器將鏡頭連接到控制箱。

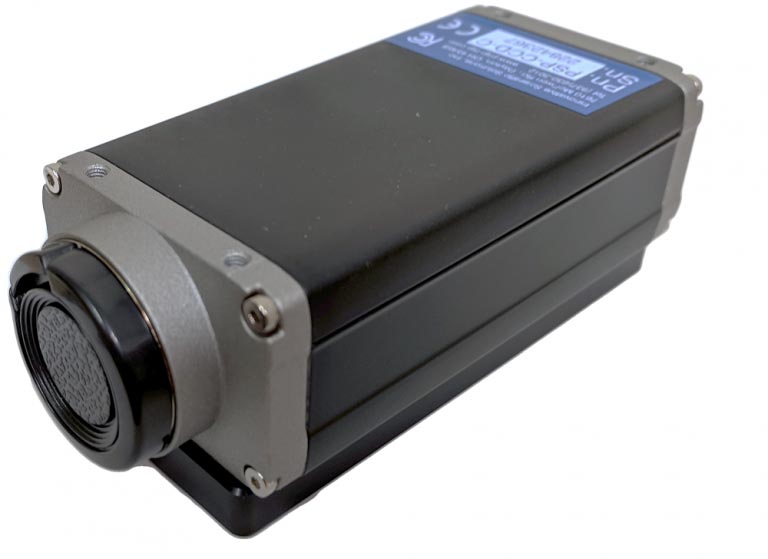

PSP-CCD是2百萬像素CCD相機，用于壓力和溫度敏感的涂料數據采集??。該攝像機小巧輕便，可將一系列攝像機安裝在狹窄的地方，以適應更大尺寸的型號和應用場合。通過千兆以太網與PSP-CCD進行通信。相機有兩種選擇，一種是彩色傳感器，另一種是單色傳感器。彩色相機用于二進制PSP和粒子陰影測速應用，而單色相機則用于單色PSP或表面應力敏感膠片應用。
2英寸風冷LED用于模型相對較近（小于2英尺）的較小的風洞或測試設施中。這些LED用于封裝的PSP系統中。盡管不如其水冷式制冷機強大，但它們?nèi)钥商峁└邚?qiáng)度輸出，而無需外部水源。LED由一個LED頭組成，該LED頭的外殼內裝有驅動電子器件和電源。

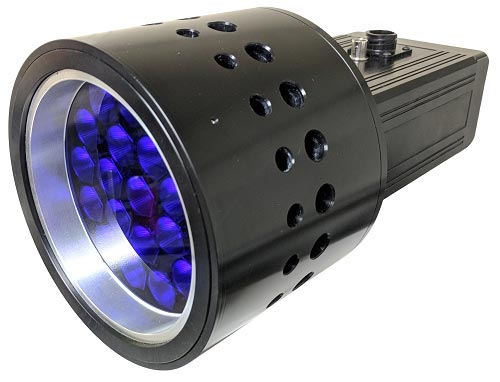

如果不能選擇水冷，則選擇4英寸風冷LED。4英寸風冷LED用于模型相對較遠（大于2英尺）的較大的風洞或測試設施中。它們提供與水冷LED幾乎相同的功率輸出，而無需外部水源。LED由一個LED頭組成，該LED頭的外殼內裝有驅動電子器件和電源。
在大型風洞和需要更高光強度的應用（例如快速PSP）中，必須使用水冷LED 。 水冷使LED的驅動比空冷系統更硬 。該系統由一個控制箱組成，該控制箱中裝有驅動電子設備，電源和水循環系統，LED燈頭和將LED燈頭連接到控制盒的臍帶電纜。有兩種水冷式LED系統選項。
LM3X是一種大功率，風冷，可機架安裝的3英寸LED光源，可為壓力和溫度敏感型涂料測量提供均勻，穩定的照明。渦流冷卻的LED系統設計用于大型測試設施中的PSP系統或快速PSP系統，這些系統由于相機曝光時間短而需要顯著增加功率。

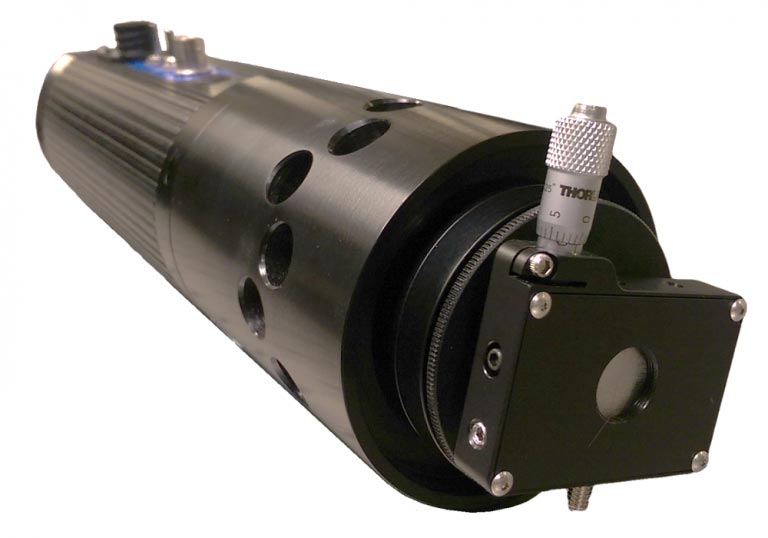

LMS-XXX是2英寸風冷LED光源，用于紋影和陰影圖應用。LMS-XXX可以在連續/長脈沖（DC）或短脈沖（HP）模式下運行。在HP模式下，峰值強度約為DC輸出峰值的4倍，且上升和下降時間<100 ns。在HP模式下，如果達到占空比限制，則內置的安全電路會自動關閉驅動電路。標準波長為460-nm，但可以定制波長。
