微型S3F系統
微型S3F系統是小型包裝的S3F成像系統，用于測量沿表面移動的對象的剪切力。它利用高分辨率相機和內置LED陣列對聚合在玻璃窗上的表面應力敏感膜（S3F）層進行成像。S3F層包含在剪切載荷下變形的熒光顆粒，以提供剪切矢量。
剪切傳感器
微型S3F系統是小型包裝的S3F成像系統，用于測量沿表面移動的對象的剪切力。它利用高分辨率相機和內置LED陣列對聚合在玻璃窗上的表面應力敏感膜（S3F）層進行成像。S3F層包含在剪切載荷下變形的熒光顆粒，以提供剪切矢量。
中間S3F傳感器系統利用高分辨率相機對ISSI的表面應力敏感膜（S3F）層成像，該層在玻璃窗上聚合。該傳感器可用于昆蟲和爬行動物步態研究等較小應用以及身體的小區域和小型輪胎應用的傳感器。

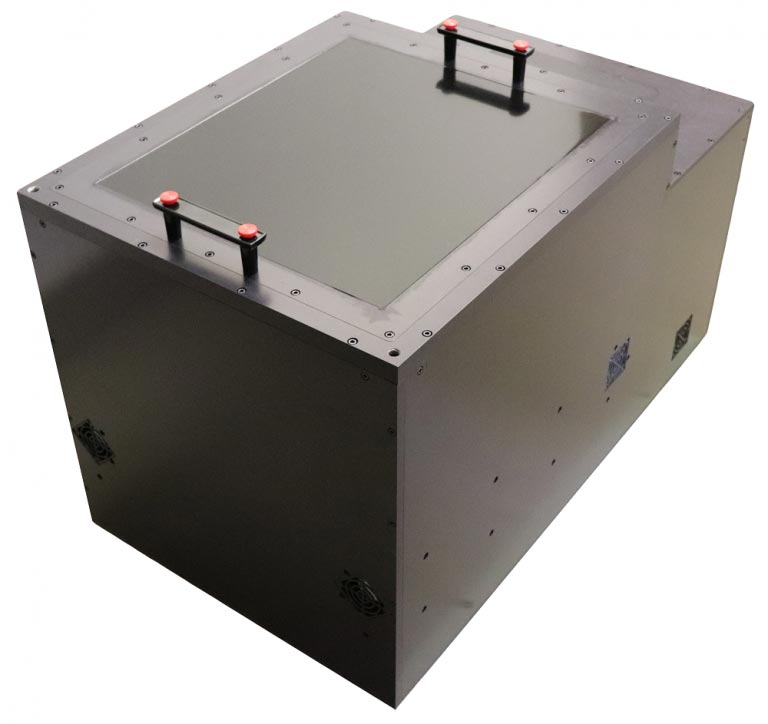

FootSTEPS系統是一個剪切應力傳感器平臺，用于在步態期間對人腳進行剪切測量。FootSTEPS是一個基于圖像的系統，當對象腳跨過平臺時，它可以提供對象腳的剪切力和壓力的高分辨率圖像。當參與者走過鋁結構的FootSTEPS平臺時，一臺高分辨率的照相機對ISSI的表面應力敏感膜（S3F）層進行了成像，該層在玻璃窗上聚合了。S3F層包含一種探針材料，該材料能夠?qū)⒅饕蓧毫Ξa(chǎn)生的膜厚變化可視化為照明水平的變化。加載圖像和未加載圖像的數學比率可量化給出正常壓力數據的膠片的垂直位移。
S3F點傳感器利用ISSI的表面應力敏感膜（S3F）層，該層聚合在位移傳感器上。點傳感器可完全浸入水中，并可集成到水/風洞模型，鞋，座椅，輪胎和各種其他測試平臺中，以進行切應力的局部測量。鑄造過程使傳感器可定制以匹配模型幾何形狀。
