線性和角位移測量系統
- 確定沿三個軸X，Y和Z的線性和角運動
- 監視和記錄物體（例如，滾動時的船舶）的運動參數
- 確定船只的側傾角，縱傾角，偏航角，縱向和垂直運動。
工作原理
線性和角位移測量系統

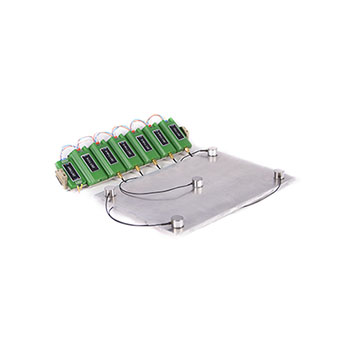

該系統是一個移動硬件和軟件復合體，其中包括：
移動記錄儀（數字加速度計ZET 7152-N-VER.1， 接口轉換器ZET 7176，自主記錄儀ZET 7173，使用GPS / GLONASS信號ZET 7175的同步模塊，可移動電池的可充電電池）；
兩個外部線性加速度傳感器（數字加速度計ZET 7152-N）；
用于處理注冊參數的專用軟件。
記錄儀直接安裝在測量對象上，并被牢固固定。根據監視參數的數量，確定遠程傳感器的位置。傳感器也牢固地固定在物體上并連接到記錄儀。系統中數字傳感器的組合使得可以確定所有六個自由度上受監視對象的運動參數。
移動記錄儀可將數據從數字傳感器傳輸?shù)絇C，以進行進一步處理。借助作為移動記錄器一部分的ZET 7175同步模塊，來自數字傳感器的信息可以一次鏈接到GPS / GLONASS衛星導航系統。該系統還可以在獨立模式下工作，并記錄有關對象對高達32 GB的閃存驅動器的影響的反應參數的數據。
數據處理使用專用軟件SCADA-project“用于測量線性和角位移的系統”進行。
程序窗口包含幾個工作面板：
測量通道-從列表中選擇數字傳感器的通道，這些通道將用于測量。選擇通道后，將自動顯示與所用傳感器相對應的頻率和測量極限。
測量參數-可配置的預定測量時間s（在程序處理數字加速計發送的信號的時間期間）；低通濾波器（使用低通濾波器對給定加速度計通道進行信號濾波的分辨率），信號單位（可選加速度單位：“ g”或“ m / s 2 ”），基本距離，m（敏感元件之間的距離）的數字傳感器）。
當前測量時間-一次注冊的當前測量時間。
按下“開始”按鈕開始注冊過程，同時按鈕的顏色和名稱變?yōu)椤巴Ｖ埂?。隨著測量過程的開始，數據處理開始，這由不斷變化的當前測量時間所證明。該過程的結束是通過按“停止”按鈕完成的，同時按鈕的顏色和名稱更改為“開始”。停止后，當前測量時間停止更改。同時顯示加速度和速度圖以及線性和角運動圖。
使用兩個選擇器``測量開始的校正''和``測量結束的校正''，有必要精確指定參數值以正確計算測量值。這些參數設置從測量的開始和結束要減去多少秒。時間調整應使用加速度和速度曲線圖進行。
在測量結束時，線性和角位移的測量值將顯示在圖表上。
該項目旨在在短時間內測量線性和角位移。為了擴展測量系統的功能，使用了ZETLAB軟件中的程序。也可以使用ZETVIEW SCADA系統將項目細化為所需的形式。
