多相流WMS測試系統

WMS 系統工作原理

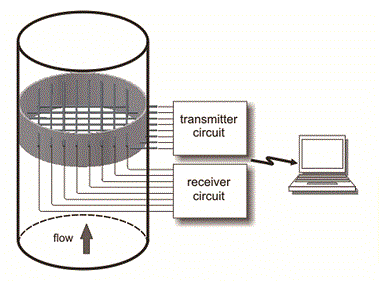

WMS 系統全名 Wire-mesh sensors System。 WMS 系統的工作原理是屬于流動成像技術的一種。數據采集傳感器是由兩套線電極組成。它們通過互相垂直的排列方式將被測容器或管道的橫截面分成矩陣狀的測量點（如下圖）。

2 x 8 電機WMS系統原理

測量時發射電極被依次激活，而所有的采集電極全部處于接收狀態，并行采集測量信息。在這樣一種工作方式下，測量每一個測量點的電學性質（電導率或電容率）?；谶@個工作方式，我們可以得到瞬時狀態下一個橫截面的流體分布。經過后期的軟件處理，我們可以得到流過這個截面隨時間變化的三維模型，如下圖。

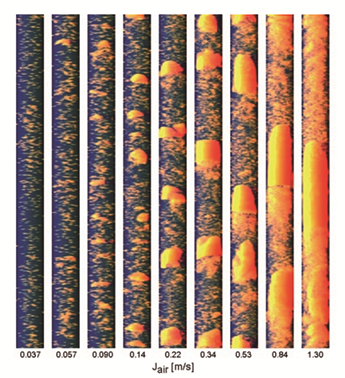

WMS系統的三維可視化測量結果

WMS200 數據采集硬件參數

WMS200 基本配置

最大可連接發射模塊數: ………………………………………………….8
最大可連接接收模塊數: ………………………………………………….8
最大支持存儲模塊數 ( 每個接收模塊需配備一只): ………………..8
每只存儲模塊大小: ………………………………………………………. 8 GBytes
電源:………………………………………………………………………….110-240 V 50-60 Hz max. 200VA
PC 傳輸協議: ……………………………………………………………….USB 2.0
外部觸發輸入 ( 物理): …………………………………………………….isolated RS 485 3V
外部觸發輸出 ( 物理): …………………………………………………….RS 485 3V
尺寸: ………………………………………………………………………….515 x 300 x 165 mm
重量: ………………………………………………………………………….11 kg

數據處理軟件

WMS 的數據是由有時序的數字代碼組成的。這些數字代碼是網格中每個點的電導率的值。數據處理的第一步是將絕對的或者相對的電導率的值轉化成流體中相應的相。我們通過分析數據可以得到測量平面內的電導率和相含率的分布情況，這些數據會被保存記錄的時間，從而形成時間序列。這樣我們就得到了一個“三維數據”。從氣- 水兩相流的數據中，我們可以計算出軸向和縱向的氣含率分布。并且可以通過橫截面的氣含率分布計算出整體的氣含率分布。我們有特別的算法，可以分析氣泡的尺寸。并且，特別的是我們有一套“填充算法”，可以計算出單個氣泡的體積、尺寸和相應的等效氣泡直徑。我們可以在很近的位置放置兩只電導率傳感器，這樣我們可以分析兩只傳感器測量的數據進行相干分析，并且得到氣相的速度。

軟件運行PC配置要求

IBM PC/AT 或者 100% 兼容的 PC
1 GB 以上的 RAM
2 GHz 以上的處理器
支持1280 x 1024 像素處理的顯卡
高速USB 2.0 接口 480 Mbit/s
運行系統: Windows XP，Win7
推薦配置雙硬盤

WMS系統測量的水平矩形管油水混合段塞流

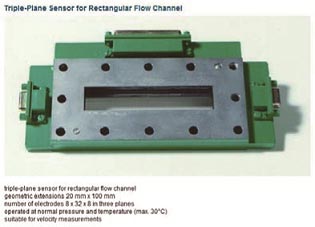

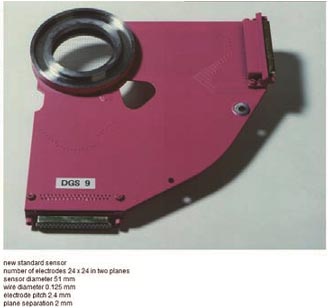

測量傳感器

測量網格傳感器根據原理的不同分為兩種：電容網格傳感器和電導網格傳感器。顧名思義，是分別測量流體中各個位置電容率和電導率的分布。

電導傳感器

WMS 系統是首次將傳統電導傳感器升級后用于液體流場測量。他能夠在線測量橫截面上電導率的分布情況。這種類型的傳感器非常適合含有混合物的導電相，比如水和蒸汽。

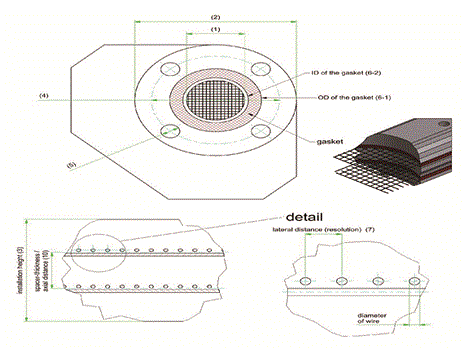

電導率傳感器本質上是，網狀的金屬絲或金屬棒一部分作為發射電極，而與之垂直的另一部分作為接收電極。發射電極和接收電極之間有幾毫米的空隙，這些空隙便作為測量點。為達到這一目的，控制發射電極的電勢高于環境電勢（流體和金屬管道材料的接地電勢），就可在每個平行的接收電極測量到不同的電流。為了消除直流偏移并且保護電極不被電化學勢影響，WMS 系統使用了雙極脈沖發射的方式。接收電極同時測量雙極性脈沖的信號差。接收到的微小電流信號轉換成電壓，并通過跨阻抗放大電路放大。最終通過快速信號轉換電路轉換成數字信號，傳輸至PC 端。輸入端、電纜和輸出端都采用了特別的技術，以便在高測量頻率的情況下實現最小的電極串?dāng)_。流體電導率測量的動態范圍在0.1μS/cm（蒸餾水）到1000μS/cm（自來水）之間。兩相流，像氣- 水或油- 水兩相電導差距很大的兩相流可被直接測量。單相流需要使用電導示蹤劑，如NaCl，來標記流體。其中，管道模塊中的構建原理如下圖。

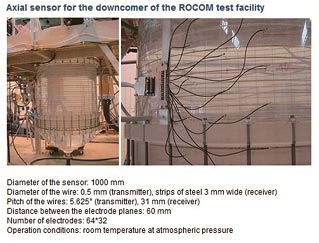

WMS 系統的測量傳感器有很高的采樣率和空間分辨率（高至2mm）。這種傳感器的應用范圍很廣，我們主要測量領域是基本的氣- 水兩相流測量和核電站中相關熱工水力部件的蒸汽- 水兩相流測量。這些實驗主要用在分析事故原因和多相流熱工水力模擬的數據驗證，如CFX，fluent。舉個例子，WMS 系統在HZDR 實驗室儀器儀表部門的熱工水力實驗設施TOPFLOW 中使用。WMS 系統被用于其內部水平和豎直管道的流場測量，獲取流場映射。通過評測其廣義模型中的速度和氣含量曲線，在給定的幾何和熱力學邊界等條件下，研究氣- 液兩相流的運動行為。

WMS 系統搭配電導率傳感器主要是用在化工領域伴隨混合物質的研究、核反應堆模型的研究、管道氣蝕和壓力沖擊的研究和土壤中水分傳輸?shù)难芯俊?/div>

電容傳感器

電導傳感器的應用對象有一個小限制，必須至少有一相的電導率K>0.5 μS/cm。電容傳感器就不受這個限制，從而把WMS 系統應用范圍擴展到了不導電流體的測量領域，如化學工程和石油天然氣領域內，油、天然氣和一些有機液體的測量。

電容傳感器已經成功用于兩相流的分析。電容傳感器延續了電導傳感器的主要原理。一部分電極用作發送，另一部分用作接收。測量過程中，發射電極按照順序被激活，而其他電極被保持在地電位。每次發射電極被激活，相應的接收電極采集相關的信息并保存。但是和電導傳感器不同的是，電容傳感器使用的是交流電激勵，相應的接收電極也配有一個對應的解調器。

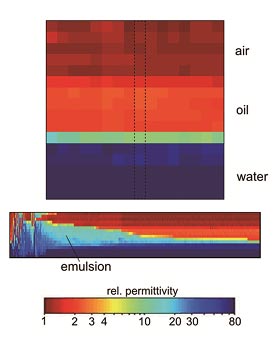

不同的有機液體介電常數的參考比差別比較大，如氣- 水的相對介電常數(εr) 在1（氣）到80（水）之間，最大的偏差在10%。WMS 系統最低的采集到的噪聲干擾在0.27 % 或 0.9 fF。這樣保證了良好的線性度、精度和可重復性。通過WMS 系統的電容傳感器，對于介電常數的分辨率可以達到1（Δεr = 1）。這意味著，打比方，我們可以區分氣- 油兩相流(εr = 2)，從而得到氣和油的分布情況。下圖展示了一個測量范例，水- 硅油- 空氣流體的測量。WMS 系統電容傳感器的高分辨精度使得WMS 系統成為石油化工領域中有價值的新工具。

使用WMS 系統測量三相流，如油- 氣- 水三相流測量從原理上說是可以實現的，相關軟件我們正在研發中。下圖中就是一個已經成功的測量范例。電容傳感器可捕捉介電常數在2（油）至80（水）范圍內，每種物質的分布情況。
