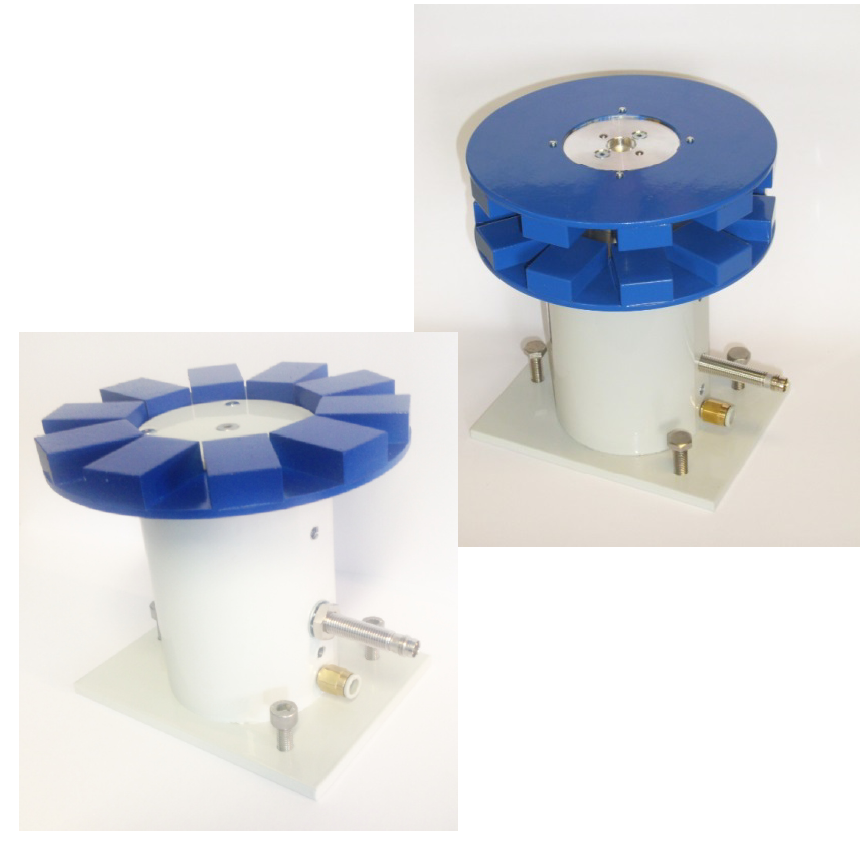

飛輪流量計
EMD flywheel飛輪電磁流量計 液態金屬流量測量裝置 測量原理：電磁效應 信號輸出：0-10V 或4-20mA
應用范圍
- 監測幾乎所有金屬材料的流體流量
- 監測封閉管道內部液態金屬流量
- 監測連續鑄造，冷凝鑄造和離心鑄造過程中的流量
產品優勢
- 非接觸式測量方式。無需安裝，放置在待測管道下方即可測量。從而可以實現單系統多點位測量
- 可用于各種規格管徑，可用于微小管徑流體測量（如冷阱內部毛細管流量測量）
- 免疫電磁干擾
- 反應時間短
- 提供GaInSn預校準服務
- 可用于測量微小流量
測量原理

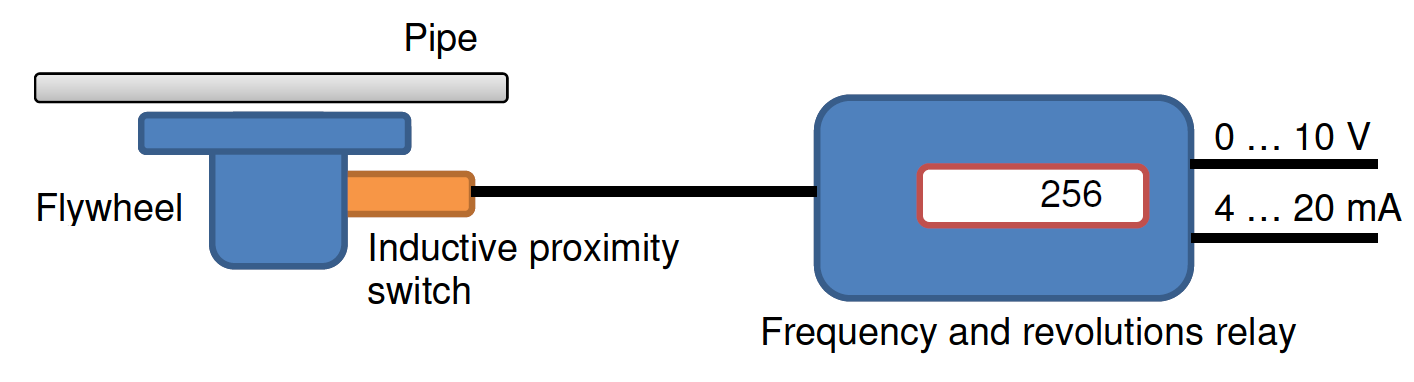

飛輪流量計Flywheel是無源測量儀，不需要連接電源。它由其上部管道內被測流體驅動。通過感應式接近開關和旋轉繼電器，對軸的旋轉進行記錄和分析。然后通過轉換器，輸出0-10V或者4-20mA的測量信號。
內部結構如下圖
- （1）待測管道
- （2）核心磁極
- （3）感應式接近開關
- （4）空氣軸承
- （5）中央螺絲
- （6）壓力連接器
測量演示視頻（點擊查看）
| 電源要求 | |
|---|---|
| 電源電壓 | AC/DC 24 或 240 V |
| 輸入功率 | < 3 W 且 < 10 VA |
| 壓縮氣體要求 | |
| 介質： | 氮?dú)饣蛘邏嚎s空氣 |
| 壓力： | 2 Bar |
| 尺寸、重量 | |
| 傳感器尺寸 WxHxD in mm |
70 x 90 x 58 |
| 流量計尺寸 WxHxD in mm |
125x125x150 |
| 傳感器重量 | 0.2 Kg |
| 流量計重量 | 2 Kg |
| 流量計安裝方式 | 水平安裝 |
| 防護等級 | IP30 |
| 測量環境要求 | |
| 室溫 | 0°C 到 60°C |
| 濕度 | <85% |
| 其他要求 | 干燥的室內環境 |
| 被測介質 | 液態金屬 電導率 >105 S/m 且 <=107 S/m |
| 測量范圍 | |
| 流量測量范圍 | 0,05 m/s – 2 m/s, 無氣泡流體 |
| 反應時間 | >5s |
| 管道尺寸（直徑） | 標準: 15 mm – 73 mm (更大尺寸管道需要定制) |
| 輸出信號 | 0-10V或者4-20mA |
| 測量誤差 | 3% of full scale |
| 入口通道長度要求 | 5 x dI (管道內徑) |
| 出口通道長度要求 | 5 x dI (管道內徑) |
