電磁相位流量計
高溫液態金屬流量測試解決方案
無需現場標定！非接觸測量！超低溫飄！
無需現場標定！非接觸測量！超低溫飄！
應用范圍
- 監測幾乎所有金屬材料的流體流量
- 監測連續鑄造，冷凝鑄造和離心鑄造過程中的流量
- 監測和控制核設施的液態金屬回路
- 與液位計搭配使用，可以測量明渠、敞口管道的流量
產品優勢
- 非接觸式測量方式
- 響應時間短
- 可用于各種尺寸管道
- 可靠的自我診斷、修復功能
- 免疫電磁干擾
- 圖形化的設置頁面
- 無需現場標定
- 可以提供InGaSn和原始管道校準服務
測量原理

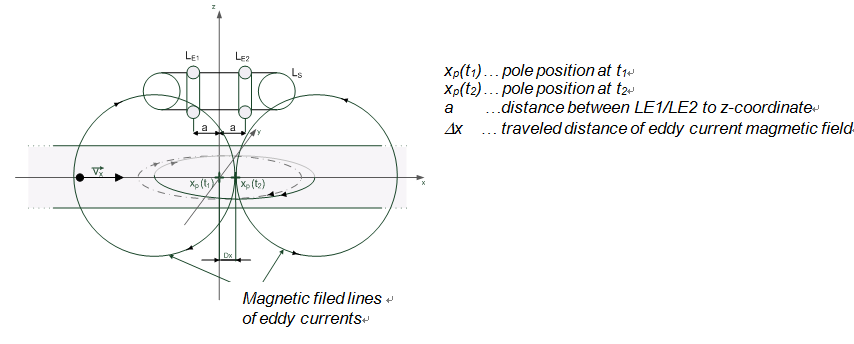

通過發射線圈LS 將脈沖感應磁場發射到流動的液態金屬中，通過脈沖產生的渦流磁場，受到液態金屬流體的作用，一同向前傳播。 接收線圈LE1 和LE2被放置在流動方向上，相互的距離為2a。通過利用兩個接收線圈受渦流磁場的影響所產生的電壓信號，來推導出時間關系。利用時間關系和接收線圈產生的電壓信號，可以計算某一點的流動速度。在湍流的情況下，兩個接收線圈的距離是一定的，由此可以計算出管道內部流體的平均速度。
| 電源要求 | |
|---|---|
| 主機重量 | 8kg |
| 介質要求 | 液態金屬. conductivity >105 S/m and <= 107 S/m |
| 傳感器供電模塊尺寸 | 400 x 800 x 300 wall housing |
| 傳感器和主機連接電纜長度 | 2m（如有需求可以進行定制） |
| 傳感器安裝位置要求 | 無要求 |

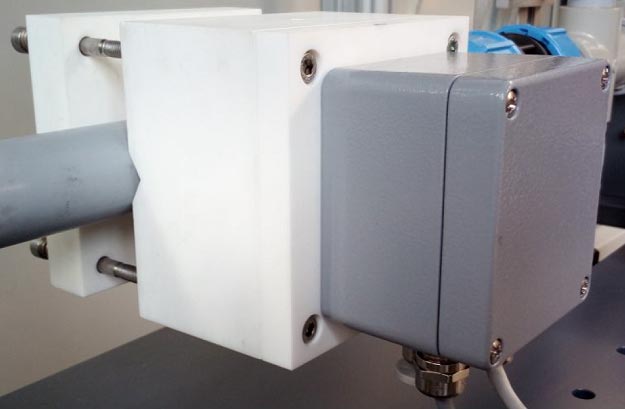

| 傳感器尺寸 | 120 mm x 120 mm x 100 mm |
| 傳感器重量 | 1.2kg |
| 入口管道長度要求 | 5 x dI (管道內徑) |
| 其他要求 | 干燥的室內環境 |
| 出口管道長度要求 | 3 x dI (管道內徑) |
| 可顯示單位 | m/s, L/s, m3/h, kg/s（其他要求可定制） |
| 安裝管道尺寸 | dA 200 mm |
| 室溫 | 0°C to 30°C |
| 尺寸/重量 | |
| 待測流體工作溫度 | < 700°C |
| 操作 | |
| 操作菜單“calibration” | 標定特定參數校準 |
| 操作菜單“calibration” | 兩點校準，指導菜單 |
| 操作菜單“measurement” | 實時測量值（含單位），錯誤代碼，傳感器核心實時溫度 |
| 操作菜單“service” | |
| 操作菜單“system setup” | 標定系統特定參數 |
| 顯示 | 4行字母數字（觸摸屏） |
| 流量測量范圍 | > 0.1m/s，無氣泡流體 |
| 測量反應時間 | 1s |
| 測量環境要求 | |
| 測量范圍 | |
| 測量誤差 | < 5% of full scale (FS) with cold calibration |
| 濕度 | <85% |
| 管道尺寸（直徑） | 標準: 10 mm – 200 mm (更大尺寸管道需要定制) |
| 輸出信號 | USB, 0-20mA / 4-20mA |
| 重復性 | < 3% of FS |
| 防護等級 | IP54 |
| 額定工作電壓 | 230V AC |
| 額定工作電流 | 1 A starting current 2 A |
