永磁泵
碟式或者立式
非接觸式免維護液態金屬泵
非接觸式免維護液態金屬泵

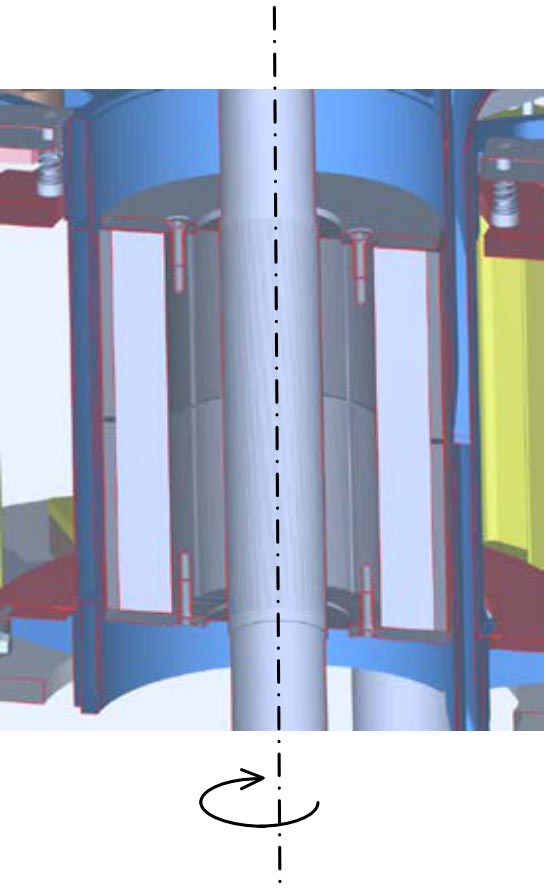

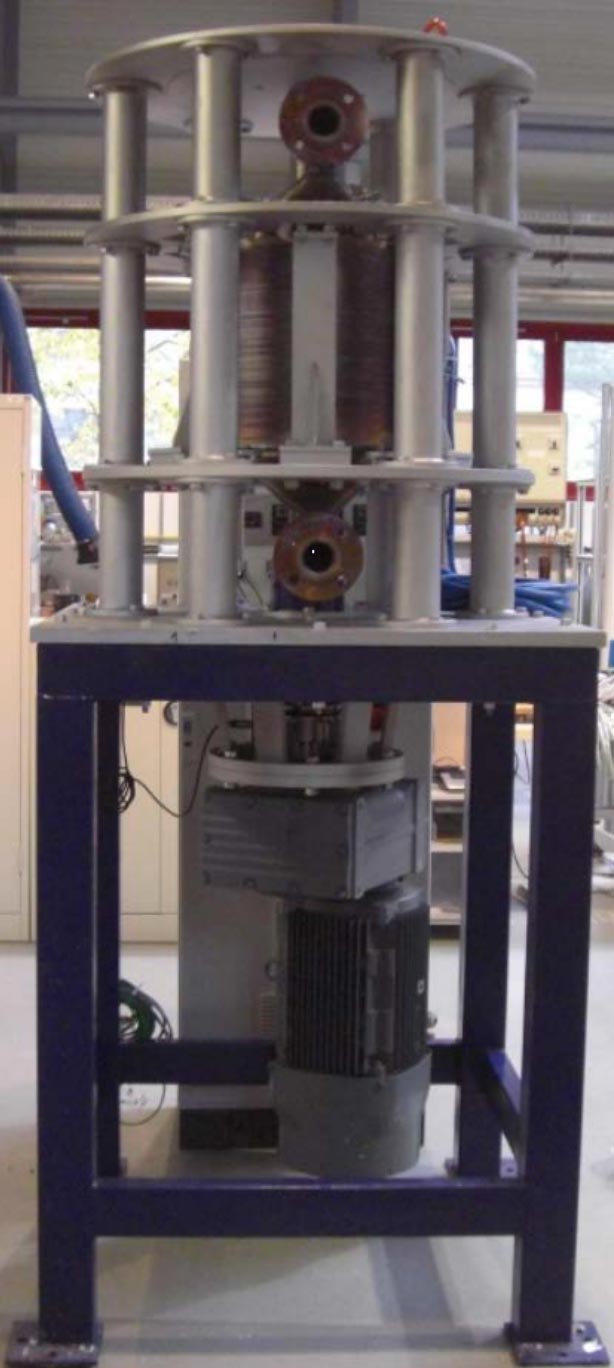

碟式永磁泵工作原理立式永磁泵工作原理
工作說明
永磁泵的工作原理是基于洛倫茲力作用下，磁場中的活動導體的變化規律。在永磁泵工作時，電機帶動磁體旋轉，造成磁場的改變，從而由洛倫茲力帶動管道內液態金屬溶液運動。通常情況下，永磁泵電機的最佳驅動范圍在 300-500 min-1 的范圍內，最大可以增加到 1500 min-1。
高速運轉會強烈增加熱量損失。碟式泵具有圓弧形狀的驅動流道，最大弧度為 300°。圓柱形泵配備有以至少 360°的圓弧的驅動流道，以加速流體?？梢蕴峁?14 Bar 以上的壓頭。
高速運轉會強烈增加熱量損失。碟式泵具有圓弧形狀的驅動流道，最大弧度為 300°。圓柱形泵配備有以至少 360°的圓弧的驅動流道，以加速流體?？梢蕴峁?14 Bar 以上的壓頭。
應用范圍
- 用于研究目的的液態金屬回路
- 太陽能技術
- 鑄造業
- 液態金屬：鉛，鉛鋰，鉛鉍，鋁，鈉，鋰，銦鎵錫，汞
- 適用于不同的管道直徑
優點
- 非接觸式原理
- 根據應用要求選擇管道材料
- 根據特定效率壓強可高至 14 Bar
- 可定制泵的尺寸，適用于任何液態金屬
- 可提供高溫解決方案
- 無需額外加熱泵（渦流自加熱）
電源
| 電源電壓 | 400 - 480 V AC |
| 輸入功率 | 3 kW - 120 kW |
|
轉速控制 |
變頻器 |
尺寸/重量
| 重量 | 80 kg - 1600 kg |
| 防護等級 (驅動器) | IP 54 |
|
連接管道直徑 Di |
16 mm -120 mm |
|
圓盤直徑 (圓盤泵) |
250 mm - 500 mm |
|
管道轉動 (圓盤泵) |
0,5 (180 °) – 0,8 (300°) |
|
轉子長度 (圓柱泵) |
100 mm - 300 mm |
|
轉子直徑(圓柱泵) |
250 - 400 mm |
|
管道轉動(圓柱泵) |
1 – 4 (1 x 360° - 4 x 360°) |
環境條件
| 可靠的環境溫度 | 0 °C bis 30 °C |
| 可靠的相對濕度 | <85% |
|
其他安裝條件 |
干燥的室內環境 |
|
工作溫度 |
液態金屬溫度 < 550 °C (定制可高達 750 °C) |
|
液態金屬 |
105 S/m≤ 液態金屬導電率≤ 107 S/m (鉛，鉛鋰，鉛鉍，鈉，鋰，銦鎵錫，汞) |
操作
| 轉數控制 | 變頻器 5 -1600 min-1 |
| 支持自動控制接口及協議: | Modbus-RTU，Modbus TCP，Profibus， Profinet，數模信號轉換 |
|
額外測量 |
流槽管壁上 3 到 7 溫度個測量點 |
