DOP3010系列可以測量瞬態流速分布，多普勒能量分布，回聲分布，頻譜強度(FFT)，柱狀圖分布以及其他數據分布。它可以根據用戶對超聲波束的參數設定，實時計算數據并顯示，滿足多種應用需求。 數字超聲合成器(digital ultrasonic synthesizer)可以生成在0.45 MHz和10.5 MHz之間的任何發射頻率?；诖斯δ?，DOP3010具有一個可調空間分辨率濾波器以調整采樣大小，改善測量信號的信噪比。

? ? ? ?所有超聲波參數 (PRF, TGC..) 和處理參數 (采樣次數，起始深度)可自動設定或由用戶設定。智能觸發功能支持同步采集任何周期或非周期信號。這些功能在10個通道中都是獨立設定，并且可以二進制或ASCII格式采集多達32’000組數據。

? 如果需要，DOP3010支持兩種格式同時記錄數據。如流速分布和多普勒能量分布。獨立發射器輸出接口支持使用兩種不同超聲探頭發射和接收。這個特性支持使用內部控制單元在發射超聲束軸向完成2D或3D流速分布測量。

在Windows 98，XP，Vista或WIN 7環境下，流速儀通過附帶USB接口便捷的將采集數據傳輸至PC，然后以二進制或ASCII碼格式保存。

多路器支持一個通道接一個通道的依次采集不同超聲探頭測量的流速分布。最多支持10個不同的超聲探頭。在多路采集模式下，多路器切換裝置根據用戶定義的采集數據樣本量來進行切換不同通道。10個通道完全獨立，因此可以使用不同超聲探頭和獨立參數設置。

? 單通道只可測量一個確定維度上正負方向的速度分量大小，是無法測量速度方向的。如果需要同時測量速度方向，必須使用UDV 2D/3D功能。

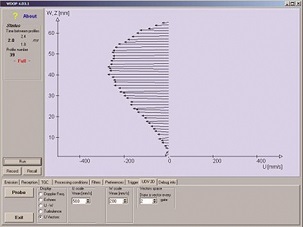

UDV 2D或3D超聲多普勒測量技術可用來同時測量一條線上的兩個流速分量(Vx和Vz)或三個流速分量(Vx， Vy和Vz)。UDV 2D/3D具有所有傳統多普勒流速儀的特點，其特點就是多分量同時測量，極短時間即可計算出完整的2D或3D速度場。這是10通道多路器所不能完成的。DOP3010系含有一個內部控制器用來控制發射器和從2到3個接收器接收到的回聲信號。該功能需要額外軟件支持。

DOP3010是一種即插即用(USB)，小型和輕型設備它的內置的數字超聲波合成器和10通道多路復用器允許該儀器覆蓋幾乎任 何需要高分辨率和快速采集的應用。 實時的二維/三維測量可以是已在選項中執行。

與信號處理SA制造的所有其他超聲波多普勒速度計 一樣，DOP3010使用脈沖超聲波回波技術來測量速 度分布。本儀器的設計是為了滿足幾乎所有用戶的 規格和易用性要求， DOP3010可以瞬間測量不同類型的剖面，如多普勒 能量剖面、回波分布、光譜密度(FFT)和流動液體 中的許多其他數據剖面。它根據對用戶沿著超聲 波波束放置的指定數量的分析，實時計算和顯示 這些數據輪廓。

所有的超聲波參數（起始深度，門數、分辨率…）和處理?xiàng)l件（PRF、TGC、外形 排放數…）可由用戶自動定義或設置。根據用戶給出的非常簡單的指示，如沿超聲波束 的測量深度和要測量的最大速度，將自動定義所 有的操作參數。因此，可以避免令人討厭的手動設置。當然，高級用戶仍然可以微調所有這些參 數或繞過這種自動模式。DOP3010系列還允許用戶設置度量的質量因子，它 定義了信噪比和采樣率之間的最優權衡。

DOP3010可以發射具有頻率在10.5MHz到450kHz范圍 內的任何超聲波脈沖。兩個相鄰測量點之間的時間 可低至166nn，并可延長到20個 。 此外，一個配置文件最多可以包含1000個門。 與此性能相關，DOP3010包括可變空間分辨率濾 波器，允許調整采樣體積的大小適應應用，從而 提高測量的信噪比。 采樣體積厚度的定義不僅是由超聲波爆發的長度 來定義的，而且也是由儀器的帶寬來定義的。為 了實現一個最佳的分辨率和一個非常好的信噪比 比，DOP4000的帶寬已經被固定到250kHz。

靈敏度是一個非常重要的參數，因?yàn)樗鼤?huì)影響該儀 器可能的應用范圍。一個高靈敏度的儀器允許在含 有少量顆粒的液體和/或具有高衰減系數的液體中 進行測量。靈敏度被定義為可以從中提取多普勒回 波的最小多普勒回波的瞬時功率。 信號處理做了大量的努力來提供非常高敏感的儀 器。這就是為什么當許多其他儀器出現故障時，我 們的超聲波速度計仍然能提供高質量的信息。

所包括的數字超聲波合成器可以產生在0.45MHz和10.5MHz之間的任何發射頻率。與此性能相關， DOP3010包括可變空間分辨率濾波器，允許調整采 樣體積的大小適應應用，從而提高測量的信噪比。

DOP3010包含一個多路復用器，它允許逐個測量來 自不同探針的速度輪廓或其他數據問題。最多可連接10個不同的傳感器。在多路復用器模式下的采集過程中，在測量了用戶所定義的數據配置文 件數之后，多路復用器從一個信道切換到另一個信道。由于所有10個信道都是完全獨立的，每個信道可以接受不同的探頭和不同的參數或設置， 如不同的發射頻率、PRF、信道數量、TGC等。這10信道多路復用器增加了應用域和DOP3010的靈 活性。

UDV2D或3D超聲波多普勒測速技術是一種能夠同時測量?jī)蓚€(gè)速度分量（Vx和Vz）或三個速度分量（Vx、Vy和Vz）的方法。UDV2D/3D具有經典超聲 多普勒速度測量的所有優點，如實現在非透透明 液體中的測量的能力。與其他技術相比，這種技 術最有趣的特性之一是，它可以同時實時測量多個速度分量。計算和顯示一個完整的二維或三維速度場只需要幾十毫秒。這是不能通過使用標準信道多路復用器來實現。DOP4000包含特殊的內部控制器，它管理發送的突發 的方式和從2或3接收器接收回波的方式。請注意，為了能夠使用此硬件，必須購買并安裝其他軟件包。

DOP3000系列通過其內置的USB接口連接到外部PC或筆記本電腦上。
