步態分析系統
（產品編號：FS3F-1）
FootSTEPS系統是一個剪切應力傳感器平臺，用于在步態期間對人腳進行剪切測量。FootSTEPS是一個基于圖像的系統，當對象腳跨過平臺時，它可以提供對象腳的剪切力和壓力的高分辨率圖像。當參與者走過鋁結構的FootSTEPS平臺時，一臺高分辨率的照相機對ISSI的表面應力敏感膜（S3F）層進行了成像，該層在玻璃窗上聚合了。S3F層包含一種探針材料，該材料能夠?qū)⒅饕蓧毫Ξa(chǎn)生的膜厚變化可視化為照明水平的變化。加載圖像和未加載圖像的數學比率可量化給出正常壓力數據的膠片的垂直位移。
為了測量剪切力，在不透明的上層下面的膜上施加了一系列標記。這些標記主要是在剪切力作用下與腳接觸時橫向移動?；ハ嚓P(guān)分析量化了剪切產生的位移。

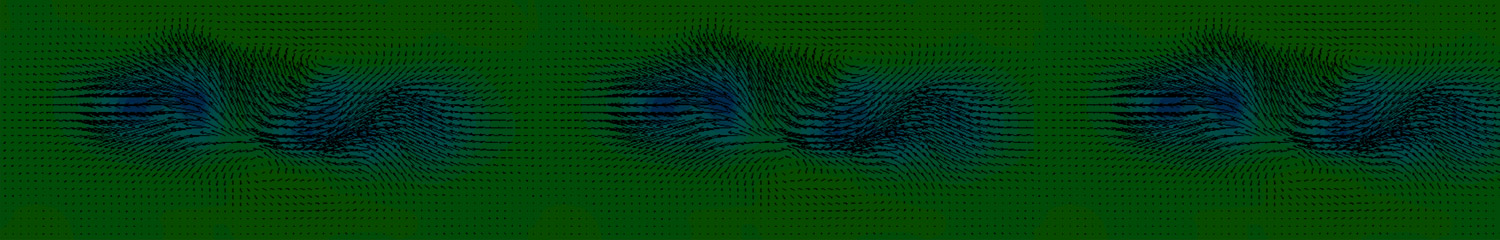

安裝在FootSTEPS平臺下方的測力板可同時測量繞x，y和z軸的三個力和三個力矩。同步數據收集由來自初始腳接觸時的力板的觸發脈沖啟動。3-D位移圖可快速顯示由腳接觸產生的壓力和剪切模式。通過使用S3F的有限元模型（以測得的位移作為輸入）進行離線分析，可以重建壓力和剪力值。
為了測量剪切力，在不透明的上層下面的膜上施加了一系列標記。這些標記主要是在剪切力作用下與腳接觸時橫向移動?；ハ嚓P(guān)分析量化了剪切產生的位移。
安裝在FootSTEPS平臺下方的測力板可同時測量繞x，y和z軸的三個力和三個力矩。同步數據收集由來自初始腳接觸時的力板的觸發脈沖啟動。3-D位移圖可快速顯示由腳接觸產生的壓力和剪切模式。通過使用S3F的有限元模型（以測得的位移作為輸入）進行離線分析，可以重建壓力和剪力值。
刊物
- Stucke等人，《生物力學雜志》（2012年）
- Berki et al。，Journal of Biomechanics（2015年）
- Davis等人，Journal of Biomechanics（2017）
- Berki et al。，39th Ann。Mtg。是。Soc。的Biomech。（2015年）
- Crow等，第39周年。Mtg。是。Soc。的Biomech。（2015年）
